Producent kutych wałów mimośrodowych ze stali stopowej

Wał mimośrodowy jest jedną z niewielu części granulatora, w przypadku której błąd w obróbce wynoszący ułamek milimetra może obniżyć jakość peletu w całym cyklu produkcyjnym. Kupującym porównującym kute części z różnych fabryk zrozumienie, co tak naprawdę kontroluje „ekscentryczny” i jak jest wykonany, pomaga oddzielić precyzyjny komponent od części, która wygląda tak samo tylko na karcie specyfikacji.

Co faktycznie kontroluje wał mimośrodowy

W przeciwieństwie do wału prostego, wał mimośrodowy jest obrabiany z czopem łożyska przesuniętym w stosunku do linii środkowej. To przesunięcie określa dokładną przerwę pomiędzy skorupa walca pelletowego i matrycy pierścieniowej, a w wielu konstrukcjach młynów wał można lekko obracać, aby wyregulować szczelinę w miarę zużywania się płaszcza walca. Uzyskaj nieprawidłowe przesunięcie lub pozwól, aby wypłynęło poza tolerancję, a wałek albo zbyt mocno pociera matrycę, albo pozostawia zbyt duży luz, co natychmiast objawia się słabą jakością peletu lub nietypowym zużyciem matrycy.

Jak powstają wały mimośrodowe

Niezawodne wały mimośrodowe powstają w postaci kutych półfabrykatów, a nie części wycinanych z prętów, ponieważ kucie wyrównuje przepływ ziaren stali wzdłuż kształtu wału i zapewnia mu lepszą odporność zmęczeniową pod powtarzającym się obciążeniem obrotowym. Po kuciu wał poddawany jest toczeniu zgrubnemu, obróbce cieplnej w celu uzyskania wytrzymałości rdzenia i precyzyjnemu szlifowaniu na powierzchniach czopów, ponieważ zarówno gniazda łożysk, jak i mimośrodowe przesunięcie muszą wykazywać wąskie tolerancje, aby wał działał prawidłowo.

Typowe gatunki materiałów

Co sprawdzić przed złożeniem zamówienia

• Upewnij się, że wał jest kuty, a nie wycięty z prętów okrągłych, szczególnie w przypadku młynów o dużej wydajności lub ciężkich.
• Zapytaj o dokładny wymiar mimośrodu i jego zakres tolerancji, a nie tylko o całkowitą długość i średnicę wału.
• Poproś o specyfikację obróbki cieplnej, ponieważ twardość rdzenia wpływa na trwałość zmęczeniową przy ciągłym obciążeniu obrotowym.
• Sprawdź, czy wykończenie powierzchni czopów łożyska i okrągłość mieszczą się w wąskich granicach tolerancji, ponieważ szorstkie lub nieokrągłe czopy szybko skracają żywotność łożyska.
• Sprawdź, czy wał jest dopasowany wymiarowo do istniejącego zespół rolki dociskowej i obudowę łożyska przed złożeniem zamówienia zbiorczego.

Znaki zużycia i czas wymiany

Wał mimośrodowy zużywa się wolniej niż panewka rolki lub matryca wokół niej, ale gdy na czopie łożyska pojawią się zarysowania, wżery lub mierzalny luz, należy go wymienić, a nie używać ponownie, ponieważ zużyty czop niemal natychmiast uszkodzi nowe łożysko. Nietypowe wibracje, nieprawidłowe nagrzewanie się łożyska lub trudności z utrzymaniem stałego odstępu między rolką a matrycą po regulacji to typowe pierwsze oznaki, że wał, a nie tylko łożysko, wymaga uwagi. Kupujący pracujący w trybie ciągłym na wiele zmian często sprawdzają wały w okresach planowych konserwacji, zamiast czekać na awarię.

Anhui Jindingsheng Machinery Co., Ltd. wykuwa i obrabia wały mimośrodowe we własnym zakładzie w Guangde w Anhui, realizując proces od surowego kęsa poprzez kucie, obróbkę cieplną i precyzyjne szlifowanie pod jednym dachem. Dzięki temu wymiary przesunięć i tolerancje czopu są spójne w całej partii produkcyjnej, co ma znaczenie dla kupujących zamawiających wiele wałów dla tej samej linii walcowniczej. Fabryka dostarcza również dopasowane elementy wewnętrzne , takie jak dławiki łożyskowe i odrzutniki oleju, które łączą się z wałem, oraz statki do zaopatrywania młynów i producentów biomasy w Azji, Europie i obu Amerykach, oferując ceny hurtowe w przypadku powtarzających się zamówień B2B.

Często zadawane pytania

P: Co oznacza „mimośrodowy” w przypadku tego typu wału?
Odp.: Oznacza to, że czop łożyska wału jest obrabiany niecentrycznie w stosunku do osi głównego wału o ustaloną odległość, co umożliwia osadzenie zespołu rolek w określonej, regulowanej odległości od matrycy pierścieniowej.

P: Czy mogę poprosić o niestandardowy wymiar przesunięcia?
Odp.: Tak, większość fabryk może wykonać obróbkę z niestandardowym przesunięciem, jeśli dostarczysz rysunek lub prześwit roboczy wymagany przez Twoją frezarkę, chociaż zamówienia niestandardowe zazwyczaj obejmują minimalną wielkość zamówienia.

P: Dlaczego dwa wały o tej samej średnicy czasami się nie zamieniają?
Odp.: Nawet w przypadku pasujących średnic różnice w wymiarach przesunięcia, położeniu rowka wpustowego lub całkowitej długości mogą spowodować, że wały będą niekompatybilne, dlatego bezpieczniejsze jest dopasowanie do rysunku lub próbki niż sama średnica.

P: Czy powinienem jednocześnie wymieniać wał i łożyska?
Odp.: Jeśli czop wykazuje zużycie, sama wymiana łożysk nie rozwiąże problemu, ponieważ zużyta powierzchnia czopa szybko uszkodzi nowe łożyska; bardziej niezawodne podejście stanowi sprawdzenie obu elementów podczas przebudowy.

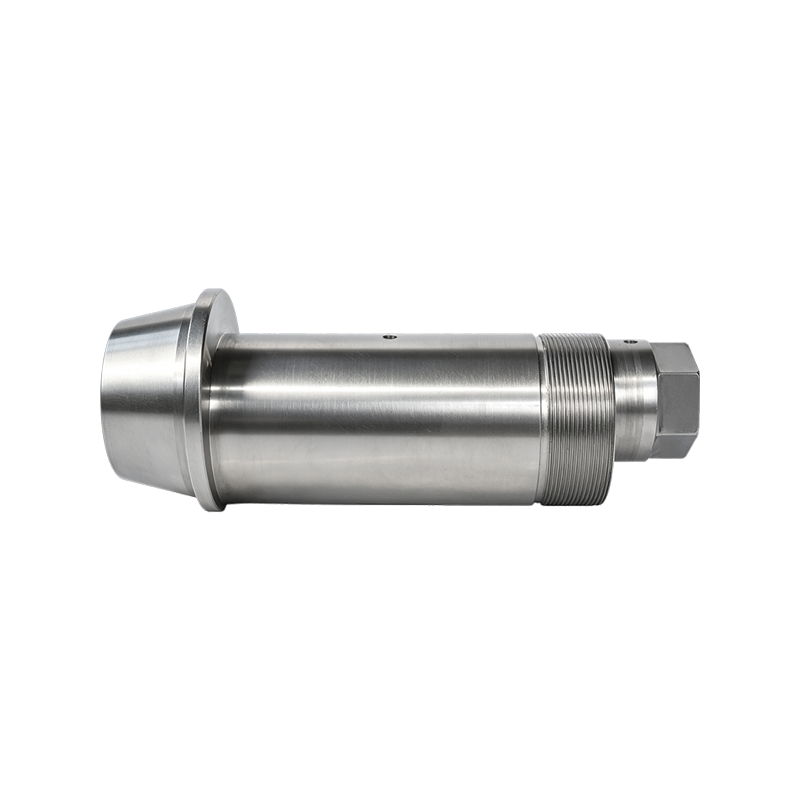

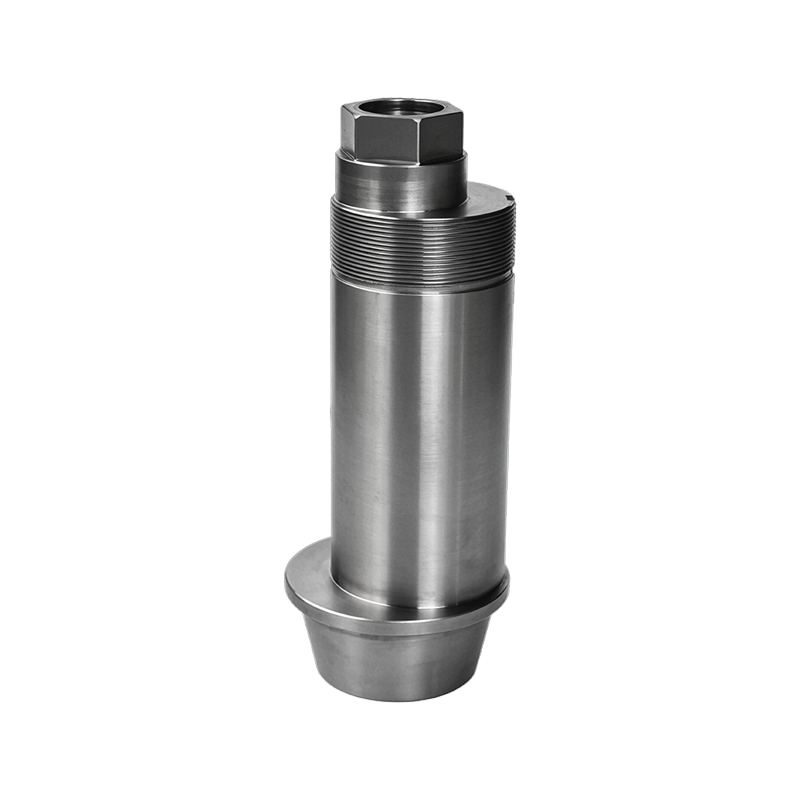

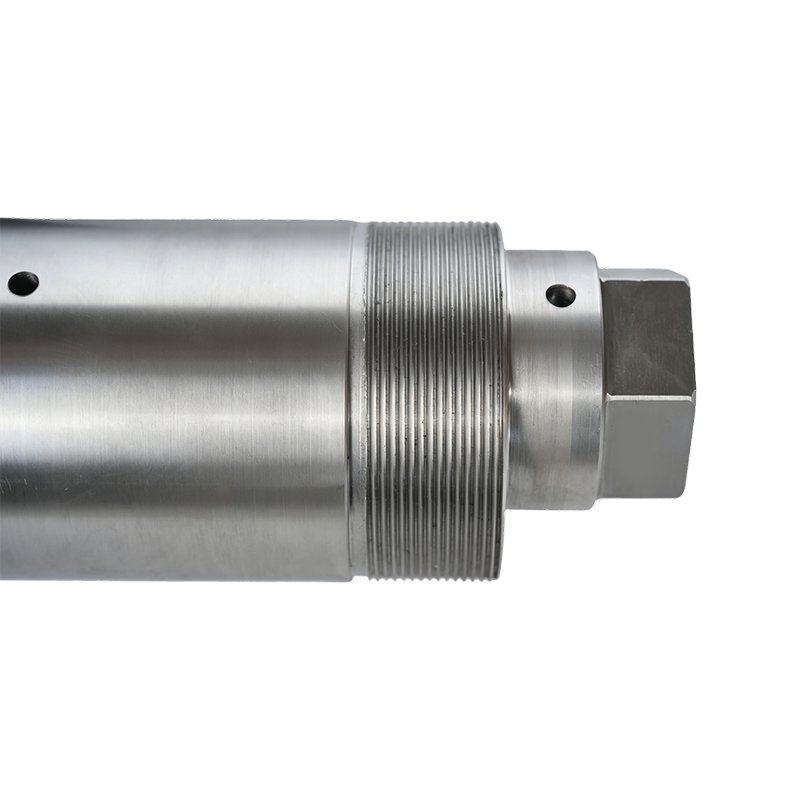

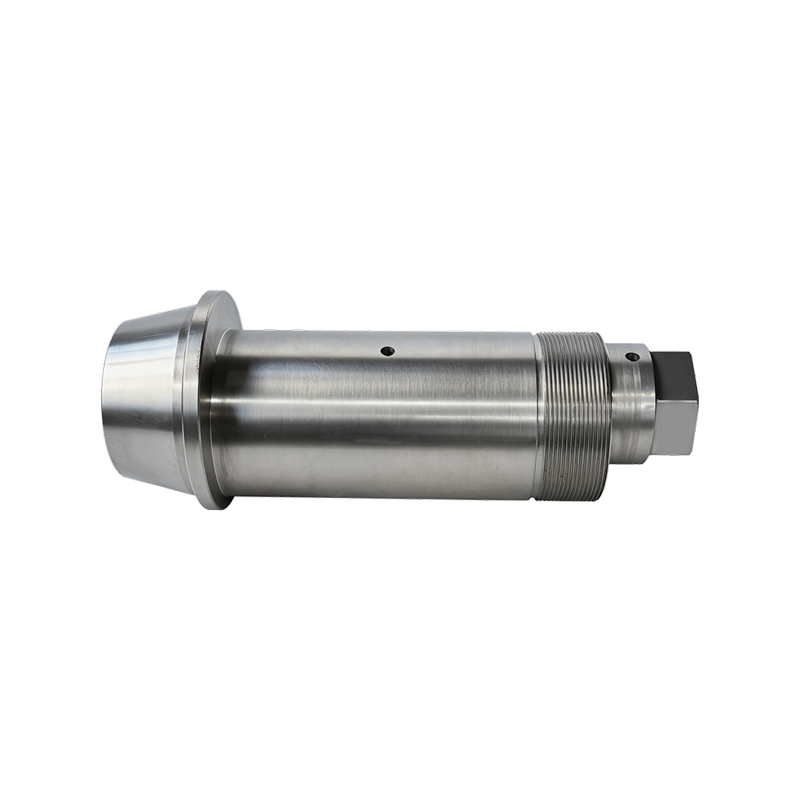

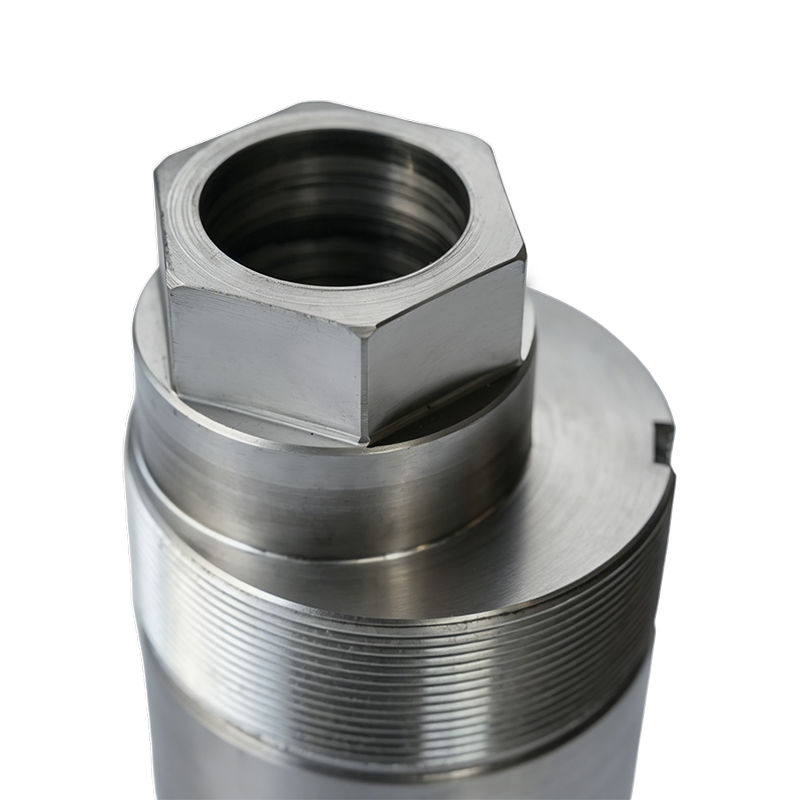

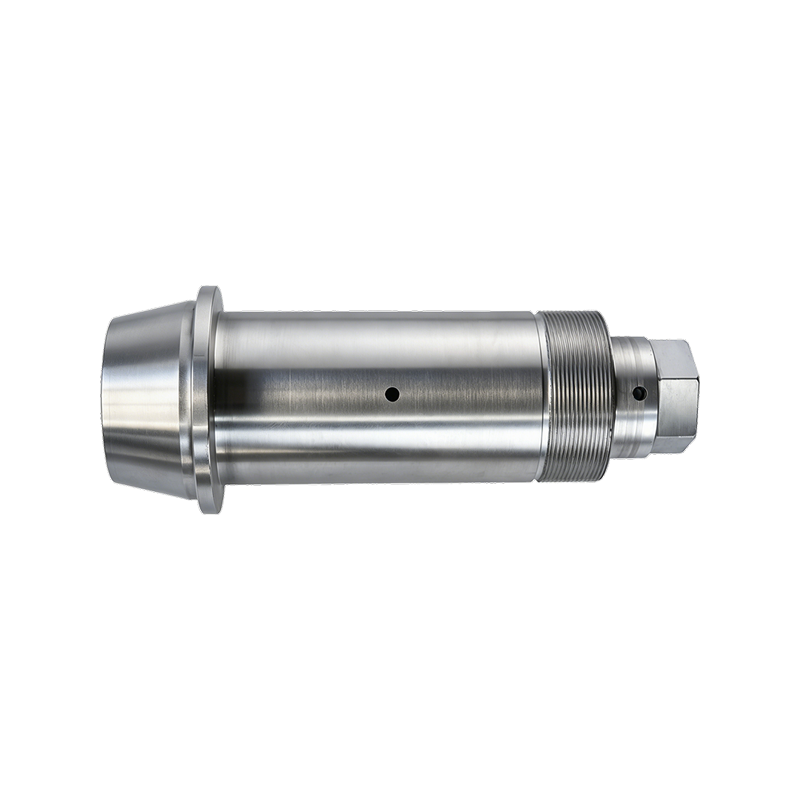

P: Czy 42CrMo jest zawsze lepszym wyborem niż stal 40Cr lub 45#?
O: Nie automatycznie. Stal 42CrMo zapewnia wyższą wytrzymałość i odporność na zmęczenie, co pasuje do linii o dużym obciążeniu lub dużej przepustowości, ale w przypadku zastosowań lżejszych lub wrażliwych na budżet stal 40Cr lub 45 # może być bardziej opłacalnym dopasowaniem do rzeczywistego obciążenia, jakie będzie doświadczać wał.
